Клапан шипит, подкапывает или самопроизвольно открывается после монтажа, хотя его диаметр и указанная уставка кажутся подходящими. Такие симптомы могут говорить о загрязнении или повреждении клапана, но причина бывает и в обвязке: неверно рассчитанной пропускной способности, потерях давления на входе, противодавлении на выходе или скоплении конденсата.
Чтобы понять, что именно проверять, важно рассматривать клапан вместе с котлом или сосудом и трубопроводами. Клапан предохранительный паровой подбирают с учётом рабочей среды, температуры и расчётного расхода пара, а не по одному размеру присоединения. Ниже — безопасный порядок проверки принципа работы, выбора, монтажа и обслуживания.
Конкретные решения сверяют с проектом, применимыми нормами и документацией изготовителя. Регулировать или разбирать клапан под давлением нельзя: такие работы выполняют после предусмотренной изоляции и по процедуре предприятия.

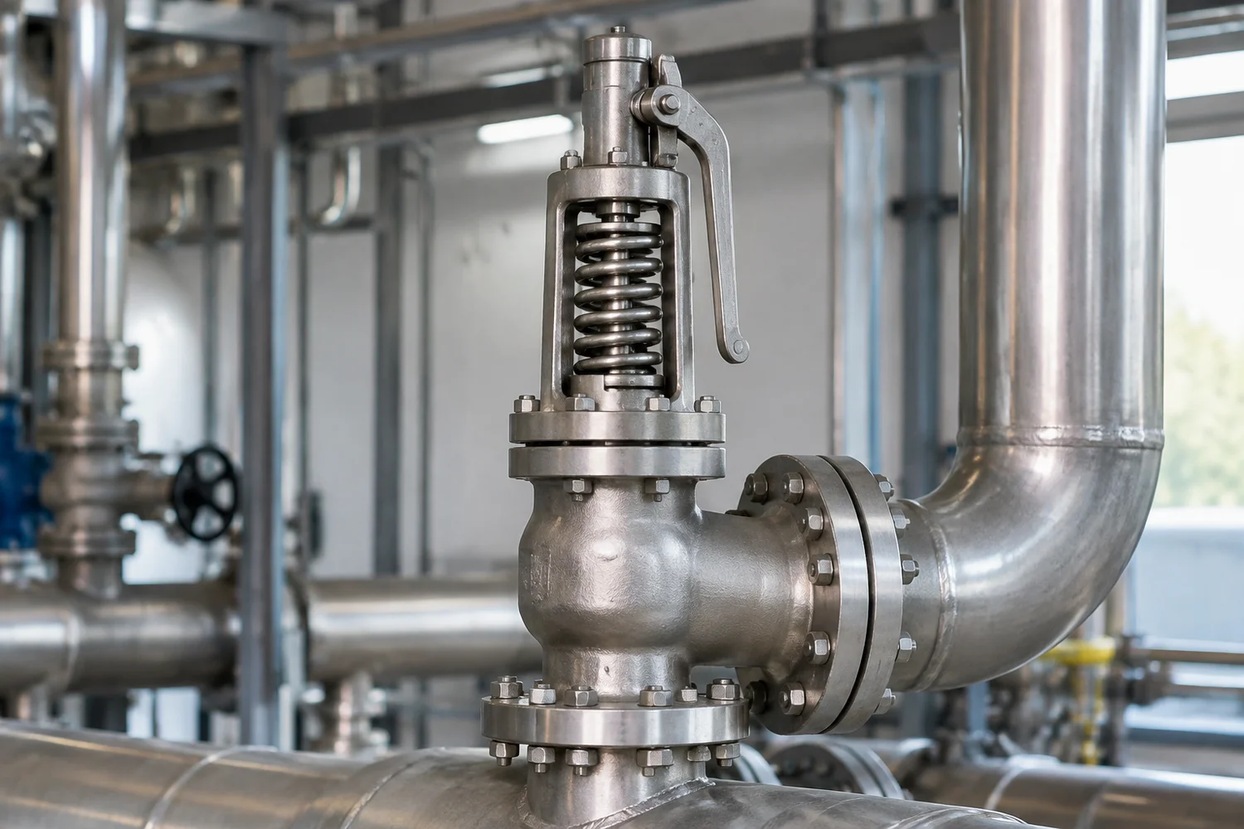

Как паровой предохранительный клапан сбрасывает давление
В закрытом клапане усилие пружины прижимает запирающий элемент к седлу. Давление пара действует на него в противоположном направлении. Когда оно достигает уставки, сила давления преодолевает усилие пружины, и клапан открывается, отводя пар из защищаемого объёма.
После снижения давления пружина возвращает запирающий элемент к седлу. Момент закрытия зависит от конструкции клапана и заданных характеристик его работы. Если после сброса клапан продолжает пропускать пар, возможны загрязнение или повреждение седла, а также неисправность механизма.
Назначение клапана — ограничивать превышение допустимого давления при аварийном или нештатном росте нагрузки. Он не поддерживает заданное рабочее давление в обычном режиме и не заменяет систему регулирования котла.
Работа зависит от того, подходит ли конструкция для насыщенного или перегретого пара, а материалы и уплотнения — для температуры и давления оборудования. Наличие ручного рычага не подтверждает фактическую уставку или требуемую пропускную способность: для этого нужна проверка по установленной процедуре.
Уставка и пропускная способность: что проверить до покупки
Уставка показывает давление, при котором клапан должен начать открываться. Пропускная способность показывает, какой расчётный массовый расход пара клапан способен отвести. Эти параметры решают разные задачи, поэтому совпадение резьбы или условного диаметра с патрубком само по себе не подтверждает, что защита справится с расчётной нагрузкой.
Уставка
- Что показывает: давление начала срабатывания.
- Чего не гарантирует сам по себе: способность отвести расчётный расход пара.
Расчётная пропускная способность
- Что показывает: расход, который клапан может сбросить при заданных условиях.
- Чего не гарантирует сам по себе: подходящую уставку и совместимость с оборудованием.
Диаметр присоединения
- Что показывает: размер соединения с патрубком или трубопроводом.
- Чего не гарантирует сам по себе: достаточную пропускную способность.
Материалы и уплотнения
- Что показывает: пригодность узла для среды и температурного диапазона.
- Чего не гарантирует сам по себе: соответствие расчёту и требованиям проекта.
При выборе учитывают рабочие параметры, среду, температуру, допустимое давление защищаемого объёма и расчётный расход. Эти данные сопоставляют с паспортом клапана, проектом и применимыми нормами. ГОСТ 24570-81 распространяется на предохранительные клапаны паровых котлов с абсолютным давлением выше 0,17 МПа; для соответствующих котлов превышение рабочего давления не должно быть более чем на 10%.
Для котлов малого давления ГОСТ 12.2.096-83 предусматривает не менее двух клапанов, а их суммарная пропускная способность должна быть не менее часовой производительности котла. Это требование нельзя переносить на другое оборудование без проверки применимости норм и проектных решений.
После ремонта, разборки или замены клапана уставку подтверждают заново. Прежняя пломба или запись в паспорте не доказывает, что после работ клапан срабатывает в заданном диапазоне.
Установка: короткий вход, вертикальное положение и безопасный сброс
Клапан устанавливают непосредственно на защищаемом сосуде или на соединённом с ним трубопроводе. Для горизонтального аппарата предпочтительно размещение на верхней образующей, в зоне паровой фазы: так уменьшается вероятность попадания жидкости и загрязнений в механизм.
Входной участок делают коротким и с небольшим гидравлическим сопротивлением. Потеря давления между защищаемым объёмом и клапаном способна изменить условия его открытия. Для ряда промышленных конструкций входные потери ограничивают до 3% уставки, но универсального допуска нет: применимое значение зависит от стандарта, конструкции и указаний изготовителя. В инструкции Kunkle приведена рекомендация сохранять между рабочим давлением и давлением срабатывания запас не менее 5 psi или 10% уставки; это рекомендация изготовителя, а не правило для всех клапанов.
Скопление конденсата и нагрузка от выходного трубопровода могут нарушить работу исправного клапана. Поэтому при проверке узла осматривают не только корпус, но и опоры, соединения, дренаж и отводящую линию.
Типичное положение при монтаже — вертикальное, с выходом вверх или в безопасную зону, если именно такую ориентацию допускает изготовитель. Отвод пара проектируют так, чтобы струя не угрожала людям и оборудованию, а конденсат не застаивался. Дренаж и трубопровод защищают от замерзания: ледяная пробка способна перекрыть путь сброса.
Тяжёлую отводящую трубу нельзя жёстко подвешивать к корпусу без предусмотренного решения для компенсации нагрузок и теплового расширения. Кроме того, неправильно рассчитанная выходная линия может создать противодавление, которое влияет на подъём клапана. Если несколько клапанов подключены к общему патрубку, площадь его сечения должна быть не менее 1,25 суммарной площади проходных сечений установленных клапанов.
Почему клапан течёт, шипит или открывается самопроизвольно
Если после срабатывания клапан подкапывает или шипит, возможны загрязнение седла, накипь или его повреждение. Даже кратковременное открытие может оставить дефект, который не виден снаружи. После сброса проверяют герметичность седла и состояние деталей, а не полагаются только на то, что механизм визуально вернулся в закрытое положение.
Самопроизвольное открытие после монтажа может быть связано с вибрацией, перекосом корпуса или термическим напряжением труб. Например, при нагреве неправильно закреплённая обвязка передаёт нагрузку на корпус, из-за чего механизм работает не так, как рассчитано. Проверку начинают с установки и опор, но фактическую уставку также подтверждают по процедуре.
После длительного простоя клапан может работать с затруднением из-за коррозии, загрязнения или конденсата. Забитый дренаж, неудачный уклон выходной линии и накопление воды мешают нормальному отводу среды. Противодавление в отводящем трубопроводе тоже способно повлиять на подъём клапана и фактическое давление срабатывания.
Продолжающийся выход пара, повторное открытие или заметное изменение режима — повод отвести людей от опасной зоны и привлечь ответственного специалиста. Не следует устранять утечку подтяжкой деталей или регулировкой на работающем оборудовании. Если клапан закрывается, но следы пропуска сохраняются, узел всё равно требует проверки.
Ошибки монтажа и мифы, которые оставляют котёл без защиты
Клапан того же диаметра, что и патрубок, может иметь недостаточную пропускную способность. Её определяют расчётом для конкретного оборудования и условий сброса. Для котлов, подпадающих под ГОСТ 24570-81, давление не должно превышать рабочее более чем на 10%; подходящую уставку и пропускную способность подтверждают отдельно.
Установка «где удобно» создаёт лишнее сопротивление на входе и затрудняет обслуживание. Клапан должен быть присоединён к защищаемому объёму по проектной схеме, а место установки должно обеспечивать доступ для осмотра. Длинный или зауженный входной участок способен ухудшить работу даже при правильно выбранном клапане.
Если после срабатывания клапан перестал течь, это ещё не доказывает его исправность. Седло или пружина могут получить скрытое повреждение, поэтому после сброса проверяют герметичность и состояние механизма. Неисправность может проявиться при следующем росте давления, когда от клапана снова потребуется защита.
- Не устанавливайте запорный кран перед единственным клапаном без предусмотренной проектом защиты от ошибочного закрытия: защищаемый объём может остаться без сброса давления.
- Не допускайте длинного или зауженного входа и не передавайте на корпус усилия тяжёлого отводящего трубопровода.
- Не регулируйте и не разбирайте клапан под давлением. Изготовители запрещают обслуживание без изоляции от давления.
Проверка после монтажа и плановое обслуживание
Проверку удобно вести по документам и самой обвязке. Сначала сверяют паспорт и назначение клапана: рабочую среду, диапазон давления, температурные ограничения и соответствие типу пара. Затем проверяют расчётную пропускную способность, место установки, входной участок, отвод и дренаж.
После установки, ремонта, разборки или замены клапана уставку проверяют заново по процедуре, предусмотренной для оборудования. Там, где это требуется, проверку выполняет уполномоченная организация или специалист, а результат фиксируют в документации. Пломбируют клапан после подтверждения настройки.
В плане обслуживания учитывают условия работы, загрязнённость среды, простои и требования предприятия. Emerson/Kunkle рекомендует первоначальный осмотр через 12 месяцев, но этот срок относится к рекомендации конкретного изготовителя и не задаёт универсальный интервал для всех клапанов.
При осмотре обращают внимание на следы утечки, коррозию, состояние дренажа, креплений и отводящего трубопровода. Если после срабатывания были шум, вибрация или необычный сброс, эти наблюдения стоит внести в журнал: они помогают связать состояние клапана с режимом работы котла и быстрее найти причину.
Что делать, если клапан уже сработал или продолжает пропускать пар
При сбросе пара сначала отводят людей от струи и зоны возможного ожога, затем действуют по аварийной процедуре объекта. О сбросе сообщают ответственному за эксплуатацию оборудования и привлекают специалиста. Нельзя заглушать выход, перекрывать сброс или пытаться подтянуть детали клапана.
Пока оборудование находится под давлением, не разбирают и не регулируют механизм. После стабилизации режима специалист проверяет причину срабатывания: рабочие параметры котла, уставку, герметичность седла и возможные повреждения. В проверку также включают дренаж, входные потери и противодавление в отводящей линии.
После сброса клапан может выглядеть закрытым, но иметь повреждённое седло или пружину. Поэтому отсутствие видимой струи не служит основанием сразу возвращать узел в работу. До допуска проверку оформляют в порядке, установленном для конкретного оборудования и предприятия.
Если из выхода капает вода, важно выяснить, откуда она появилась. Это может быть конденсат в корпусе или отводе, но причиной бывает и негерметичность седла. Пока специалист не установил причину, не следует вмешиваться в узел или находиться рядом с возможным направлением сброса.
Часто задаваемые вопросы
Как должен работать предохранительный клапан?
При достижении уставки клапан открывается и сбрасывает пар, затем при снижении давления закрывается. После штатного закрытия выход не должен продолжать заметно пропускать пар. Если шипение или утечка сохраняются, это может указывать на загрязнение или повреждение седла и требует проверки.
Каковы требования к установке предохранительных клапанов?
Клапан размещают близко к защищаемому объёму по проекту, с входным участком, который не создаёт недопустимых потерь давления. Отвод пара должен быть безопасным, а конденсат — удаляться без скопления; корпус и трубопроводы защищают от недопустимых нагрузок и замерзания. Конкретные ограничения сверяют с нормами, паспортом и инструкцией изготовителя.
Почему с предохранительного клапана капает вода?
Вода может быть конденсатом, оставшимся в корпусе или отводящей линии, либо признаком пропуска через седло. На конденсат могут указывать влага в низкой точке и состояние дренажа; устойчивое шипение или продолжающийся выход среды требуют проверки клапана специалистом. По одному виду капель надёжно определить причину нельзя.
При каком давлении должен срабатывать предохранительный клапан?
Универсального значения нет. Установку определяют по допустимому давлению защищаемого котла или сосуда, проекту, применимым требованиям и паспорту оборудования.
Она должна быть согласована с расчётной пропускной способностью клапана и проверена установленной процедурой; регулировать её самостоятельно на работающем оборудовании нельзя.
